解决方案

当被测者站在体重仪上时，其重量传递到称重传感器上，传感器产生相应的电信号，此信号由放大电路进行放大、经滤波后再由 A/D 转换器转换成数字信号送到单片机中，单片机根据程序进行运算，运算结果送到显示器显示出来；同时利用测距模块测量被测者身高，并通过体重仪上的显示屏显示出来并将身高数据无线传输至手机 APP 中；人体阻抗测量电路通过电极施加安全电流作用在人体上，然后又通过电极检测人体相应部位的电压，经过数据采集、计算得到人体相阻抗值，然后无线传输给 APP 完成人体成分计算；所有体质分析仪获取的身高、体重、脂肪率、肌肉率等身体数据通过 WIFI 无线模块传送到手机 APP 中。

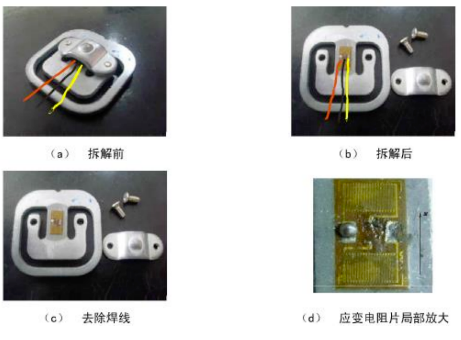

体重传感器就是把非电量的人体体重转换成电量的转换元件。称重传感器按照结构型式不同位移传感器和应变传感器。综合价格、性能、要求等条件，设计采用 4 片 YZC-161B-50kg 体重传感器。 YZC-161B 使用简单方便，价格便宜而且性能稳定，单片传感器的测量量程为 50kg，4 片分力量程可以达到 200kg，满足设计要求。

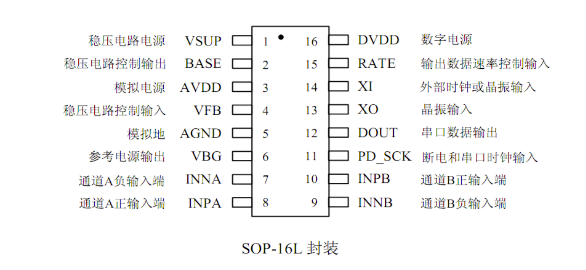

HX711 是一款专为高精度称重传感器而设计的 24 位 A/D 转换器 芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整机的性能和可靠性。该芯片与后端 MCU 芯片的接口和编程非常简单，所 有控制信号由管脚驱动，无需对芯片内部的寄存器编程。输入选择开关可任意选取通道 A 或通道 B，与其内部的低噪声可编程放大器相连。 通道 A 的可编程增益为 128 或 64，对应的满额度差分输入信号幅值分别±20mV 或±40mV。通道 B 则为固定的 32 增益，用于系统参数检测。芯片内提供的稳压电源可以直接向外部传感器和芯片内的 A/D 转换器提供电源，系统板上无需另外的模拟电源。芯片内的时钟振荡器不需要任何外接器件。上电自动复位功能简化了开机的初始化过程。
