解决方案

1、工作原理

（1）当燃气灶感受到外界压力（设定值）时（或超过设定值），压力传感器输出的信号通过信号调节电路（放大电路、模数转换）送到单片机，经单片机处理，输出信号控制外围电路打开电磁阀给燃气灶通燃气，延时 1s 控制脉冲点火器点火。当燃气灶没有感受到压力时或压力没有达到设定值时，系统则不会工作。

（2）燃气灶是否点燃，通过温度传感器来判断。温度传感器输出经信号调节电路（放大电路、模数转换），送给单片机处理，若未点燃则继续点火，若点燃则关闭脉冲点火器。

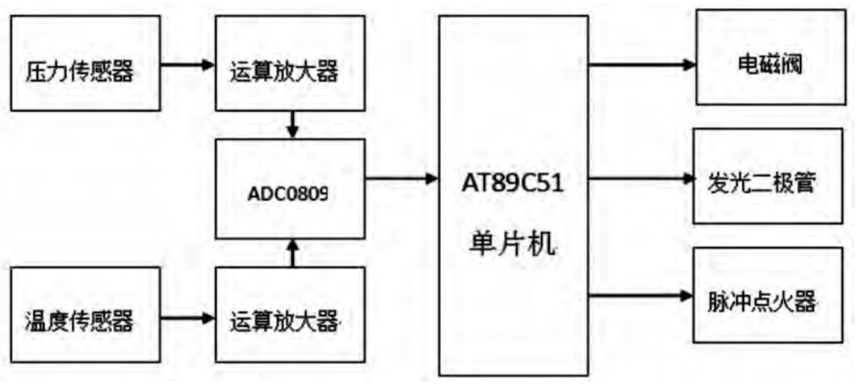

2、硬件设计

（1）感受压力部分通过压力传感器感受压力，再通过运算放大器放大信号，模数转换送给单片机处理。当没有压力时或者压力没有达到预定值，电磁阀、脉冲点火器均不工作。由于压力传感器要避免温度的影响，所以将压力传感器放置在燃气灶与桌面接触的底脚上。

（2）点火部分本部分由继电器和脉冲点火器两部分组成。继电器用于实现弱电控制强电，其目的是减小脉冲点火器产生的高压脉冲对单片机的影响。脉冲点火器的工作还需外界电源供电。

（3）控制电磁阀部分本部分通过单片机输出信号控制继电器再控制电磁阀的开关。控制电磁还需外界供电。由于电磁阀要么全开要么全闭，通燃气的大小由燃气灶的可旋转阀门控制，本系统默认打开的阀门打开 50%，火候的大小由人工控制，通过旋转燃气灶上的阀门来调节火候的大小。

（4）检查点燃与否分本部分通过热电偶温度传感器来检查。热电偶感受燃气灶出火处的温度，对应输出一个数值经运放放大模数转换，送达单片机进行处理。若点燃，热电偶输出数值高于软件设定的值，则脉冲点火器不工作；若未点燃，热电偶输出数值低于软件设定的值， 则脉冲点火器继续点火直到点燃。

（5）模数转换部分 本部分由 ADC0809 芯片来实现，其作用是将压力传感器和热电偶温度传感器输出的模拟信号转换为数字信号供给单片机进行处理。
