解决方案

（一）系统硬件组成

硬件部分是整个控制系统的物理底层基础，是软件运行的平台， 整个硬件系统设计的好坏直接影响系统的运行效果。

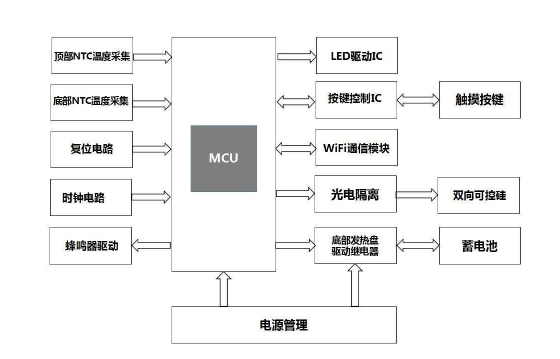

根据控制系统的总体功能及结构设计，控制电路包括微处理器、 蜂鸣器驱动电路、时钟电路、电源电路、故障检测电路、复位电路、 LED 显示电路、触摸按键控制电路、功率输出电路、温度采集电路、 震荡电路等。控制电路内嵌 WiFi 通信模块，与云端进行双向通信，上传设备状态信息，接收来自云端的控制指令。

（二）系统软件部分

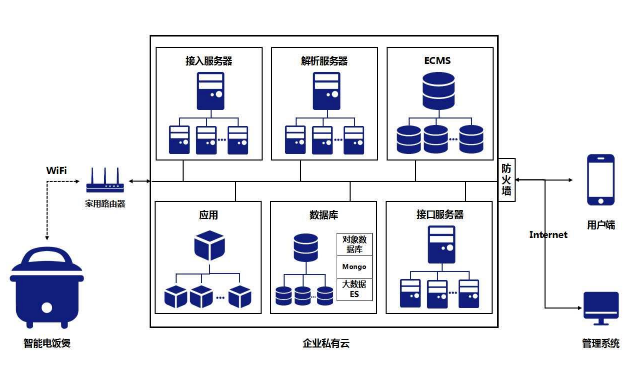

软件是计算机系统的大脑，没有软件的计算机就像没有大脑的人 一样，不能充分发挥它的功能。在本次设计的控制系统中，软件是控制系统中的一个非常重要组成部分，硬件设备的功能是通过软件来赋 予其意义的。智能电饭煲控制系统的软件部分主要包括智能电饭煲控制软件和计算机中心管理系统平台软件（用户移动端+云端管理平台）。 硬件控制程序包括主程序与子程序。主程序是系统信息处理的关键，主程序模块主要完成编程芯片的初始化及按需要调用各子程序。 主程序首先应该对系统进行初始化，然后进入主循环，主循环中子程序顺序要合理安放，以保证显示效果。为了增加系统的抗干扰能力，软件设计中使用了看门狗定时器，清看门狗定时器的指令放置在主循 环中，当系统受到外界电磁干扰而陷入死循环时，看门狗定时器得不 到及时的清零而溢出，导致系统复位。子程序包括 A/D 转换启动及数据读取子程序、显示子程序、蜂鸣器驱动子程序、按键子程序、功率 控制子程序、以及中断处理程序等。煮饭时加热均匀，米饭口感好， 故本电饭煲采用立体加热方式，包括一个底部主加热盘，和顶部、侧部辅助加热盘。底部发热盘功率为 800W，驱动电流较大，采用继电器驱动方式。侧部 50W、顶部 30W，功率小，可采用双向可控硅驱动。 底部、侧部、顶部功率驱动电路分别由单片机的引脚进行控制。控制器对继电器、蜂鸣器以及光耦的驱动采用通断方式，特别是蜂鸣器驱 动频率较高，而且这些负载的驱动电流较大；容易对电源产生高频干 扰，使其产生较大幅度的电压纹波，影响系统稳定性，降低 A/D 转换 精度。故整个控制模块使用双电源+12V 电源和 5V 的 VDD。通信子程 序驱动 WiFi 通信模块与云端进行双向通信，上传用户使用数据及设备运行数据，以及从云端获取设备的设置、控制指令。 计算机中心管理系统平台软件包括用户移动端与云端管理平台。 用户通过用户移动端 APP 可进行设备状态与用户使用数据的查看并进行设置、控制。云端管理平台可帮助厂商进行用户管理、设备管理与数据统计，重塑业务架构。

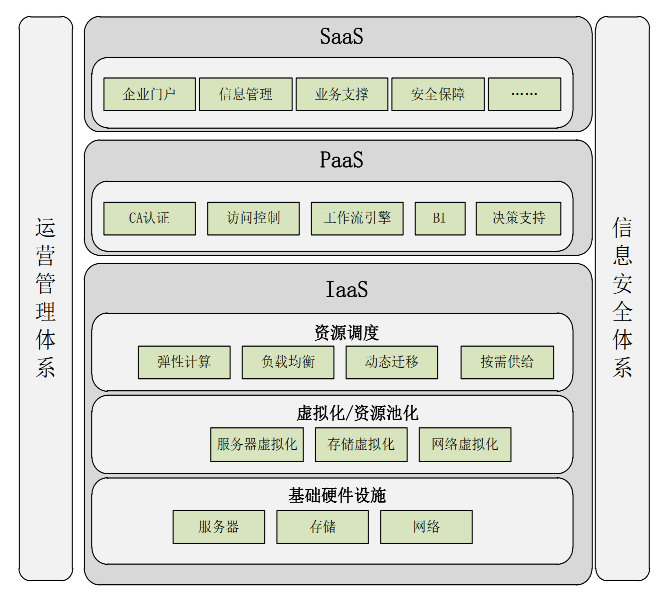

云平台架构

1、基础架构即服务：包括硬件基础实施层、虚拟化&资源池化层、 资源调度与管理自动化层。

2、硬件基础实施层：包括主机、存储、网络及其他硬件在内的硬件 设备，他们是实现云服务的最基础资源。

3、虚拟化&资源池化层：通过虚拟化技术进行整合，形成一个对外提供资源的池化管理（包括内存池、服务器池、存储池等），同时通过云管理平台，对外提供运行环境等基础服务。资源调度层：在对资源（物理资源和虚拟资源）进行有效监控管理的基础上，通过对服务模型的抽取，提供弹性计算、负载均衡、动态迁移、按需供给和自动化部署等功能，是提供云服务的关键所在。

4、平台即服务：主要在 IaaS 基础上提供统一的平台化系统软件支撑服务，包括统一身份认证服务、访问控制服务、工作量引擎服务、 通用报表、决策支持等。这一层不同于传统方式的平台服务，这些平台服务也要满足云架构的部署方式，通过虚拟化、集群和负载均衡等技术提供云状态服务，可以根据需要随时定制功能及相应的扩展。

5、软件即服务：对外提供终端服务，可以分为基础服务和专业服务。 基础服务提供统一门户、公共认证、统一通讯等，专业服务主要指各种业务应用。通过应用部署模式底层的稍微变化，都可以在云计算架 构下实现灵活的扩展和管理。 按需服务是 SaaS 应用的核心理念，可以满足不同用户的个性化需求，如通过负载均衡满足大并发量用户服务访问等。
