系统应用服务架构

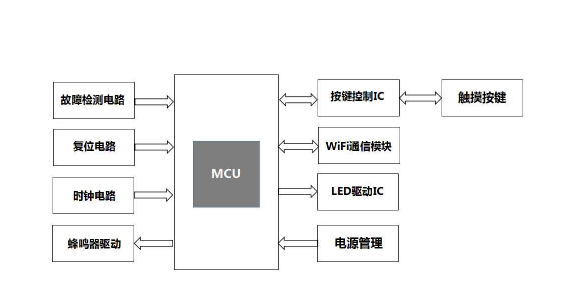

（一）系统硬件组成 硬件部分是整个控制系统的物理底层基础，是软件运行的平台， 整个硬件系统设计的好坏直接影响系统的运行效果。根据控制系统的总体功能及结构设计，控制电路包括微处理器、蜂鸣器电路、时钟电 路、电源电路、复位电路等。整体控制结构由电源模块、LED 矩阵和控制模块构成。LED 矩阵包括 LED 驱动器和高亮暖白光 LED，控制 模块为微处理器。该智能 LED 台灯有两种控制方法，其一为天猫精灵语音控制模式，其二为机器上手动控制模式。

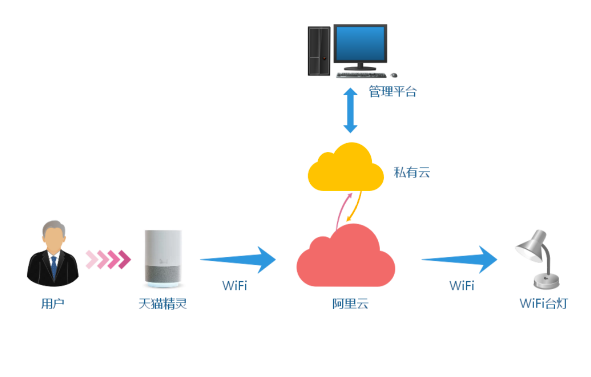

（二）系统软件部分 软件是计算机系统的大脑，没有软件的计算机就像没有大脑的人 一样，不能充分发挥它的功能。在本次设计的控制系统中，软件是控制系统中的一个非常重要组成部分，硬件设备的功能是通过软件来赋予其意义的。天猫精灵台灯控制系统的软件部分主要包括台灯控制程序及计算机中心管理系统平台软件（云端管理平台）。 硬件控制程序包括主程序与子程序。程序是系统信息处理的关键， 主程序模块主要完成编程芯片的初始化及按需要调用各子程序。主程序首先应该对系统进行初始化，然后进入主循环，主循环中子程序顺序要合理安放，以保证显示效果。 为了增加系统的抗干扰能力，软件设计中使用了看门狗定时器，清看门狗定时器的指令放置在主循环中， 当系统受到外界电磁干扰而陷入死循环时，看门狗定时器得不到及时的清零而溢出，导致系统复位。子程序包括 LED 亮度控制子程序、 LED 台灯模式控制与切换子程序等，每个子程序都通过参数的传递和返回来实现与其他模块的通讯，模块的调用和参数调取由主程序来实现。硬件控制程序的总体设计，其中包括了控制单元的初始化、定时、 显示和控制中断。台灯通电后，通过软件程序的编写给相应元件初始化。台灯控制系统通过协议与阿里云 IOT 对接，当用户通过天猫精灵音箱下发控制指令后，其语音芯片解析后并利用 WiFi 通信方式通过阿里云传输至台灯。台灯上的 WiFi 通信模块接收到控制指令后通过串口传送至经过主控制器，然后主控制器对输入信号进行分析和处理后，输出控制命令到 LED 驱动器，LED 驱动器驱动高亮暖白光 LED 发光。 企业搭建私有云并与阿里云进行云对云对接，获取并存储用户使用数据及设备运行状态。 计算机中心管理系统平台软件即后台管理系统可对获取的数据进行应用。后台管理系统包括用户管理、地图展示、 设备管理、数据统计等功能模块，帮助企业提高服务水平及内部运行 管理系统的效率。 成果展示 一、用户管理

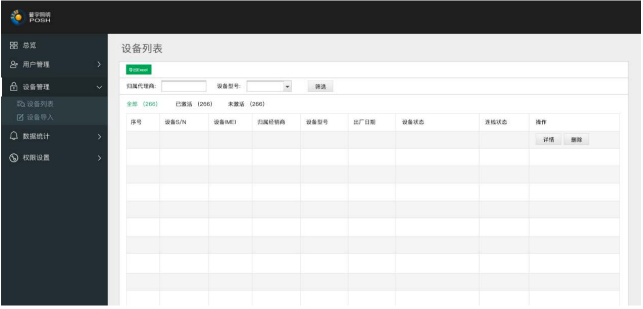

二、设备管理

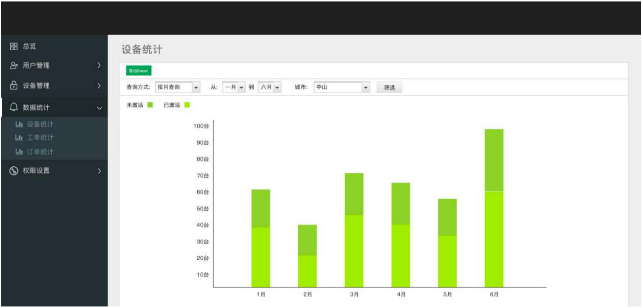

三、设备统计
|
